先选立场：省钱够用，还是产能拉满？
点击符合您情况的一张，下方冲剪机、折弯机对比内容会自动高亮对应档位（再点一次取消）
经济型组合
JHMX502JK-4C 冲剪机 ＋ JHMX-40ZK-1200 折弯机
- 设备投入更低，建厂/扩产起步压力小
- 冲剪 600kN、折弯 ±0.2°，基础能力与标准型相同
- 4 轴自动送料 + DXF 图纸导入，已能全自动冲孔剪切
- 适合中小批量、规格相对固定的开关柜厂
标准型组合
MX902JK-7C 冲剪机 ＋ 闭式伺服折弯机
- 打击频率 160 次/分，节拍约为经济型 2.7 倍
- 6 轴伺服夹钳 + 200×16mm 厚宽排 + 7 模位
- 西门子全套，三维 STEP 编程 + 自动排料省铜
- 冲剪与折弯联网联动，大批量单件成本更低
冲剪机 + 折弯机 = 一条母排自动加工线
铜排从线体上料后先完成全部孔位与定长切断，再到折弯机成型；标准型两机软件可联网，自动安排折弯顺序
JHMX502JK-4C 经济型 vs MX902JK-7C 标准型
负责冲孔、剪切（标准型另带压花）；两档公称力相同，差价集中在速度、轴数与软件
经济型 · 502JK-4C
4 轴 · 气动/液压夹钳
把钱花在刀刃上：自动送料、定位、夹紧、冲孔、移位、接料一体完成
- 打击频率 60 次/分（行走 40 次/分），中小批量节奏从容
- X1 送料行程 1200mm，母排最大 6000×160×12mm
- 4 个冲孔模位任选，随机 8 套冲孔模 + 1 套剪切模
- 雷赛伺服系统 + 施耐德电气，二维 DXF 图纸导入生成代码
- 无压花模位，复杂工件需人工排料

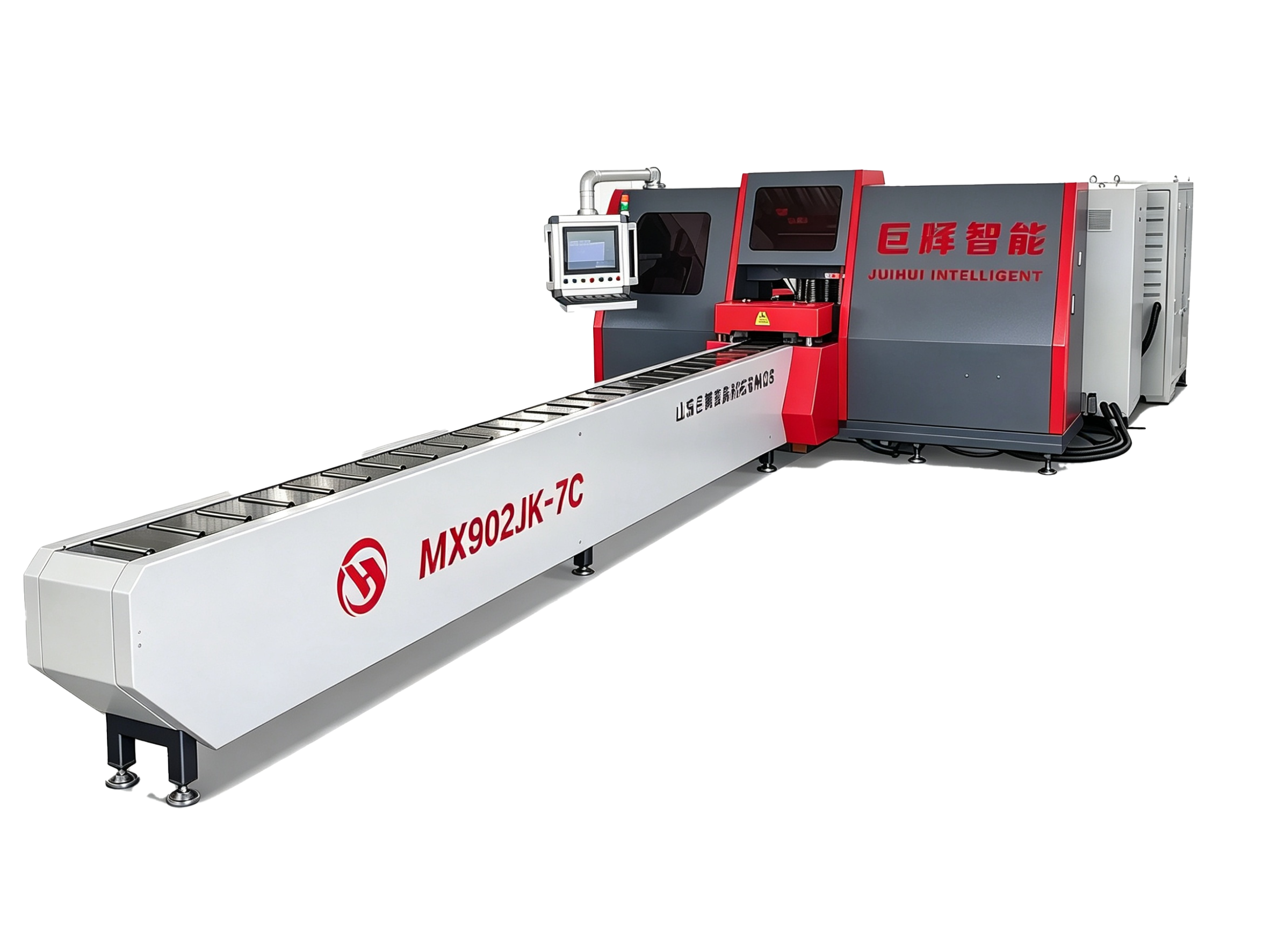

标准型 · 902JK-7C
6 轴 · 伺服夹钳
把差价换成产能：节拍、幅面、模位、系统、软件全面升级
- 打击频率 160 次/分（行走 120 次/分），约 2.7 倍节拍
- X1 送料行程 2000mm，母排最大 6000×200×16mm
- 7 个冲孔模位 + 压花模（一次压接 200×60mm²）
- 西门子伺服与电气全套，三维 STEP 导入 + 自动排料省铜材
- 设备投入更高，占地约 10.3 米，需规划车间动线
冲剪机技术参数逐项对比
| 参数项 | JHMX502JK-4C 经济型 · 4 轴 |
MX902JK-7C 标准型 · 6 轴 |
|---|---|---|
| 加工能力（两档相同项） | ||
| 冲孔 / 剪切 / 压花公称力 | 均为 600 kN | |
| 一次冲孔最大直径 | φ32 mm | |
| 孔距控制精度 | ≤ ±0.20 mm/m | |
| X2 进料行程 / Y 行程 / Z 行程 | 300 / 530 / 350 mm | |
| 速度与幅面（差价项） | ||
| 打击频率（静止 / 工件运行） | 60 / 40 次/分 | 160 / 120 次/分 |
| X1 送料轴最大行程 | 1200 mm | 2000 mm |
| 最大板材 长×宽×厚 | 6000×160×12 mm | 6000×200×16 mm |
| 冲孔模位 / 剪切模 / 压花模 | 4 / 1 / 无 | 7 / 1 / 1（200×60mm²） |
| 控制与软件（差价项） | ||
| 伺服控制轴数 / 夹钳 | 4 轴 · 气动/液压夹钳 | 6 轴 · 伺服夹钳 |
| 数控系统与伺服 | 雷赛伺服 + 施耐德电气 | 西门子伺服 + 西门子电气 |
| 编程软件 | 二维 DXF 导入（兼容 CAXA/CAD） | DXF + 三维 STP/STEP，自动排料优化，可配自动料库 |
| 与折弯机联网 | — | 支持，自动排序折弯并模拟 |
| 动力与机身 | ||
| 电机总功率 | 17.5 kW | 27.5 kW |
| 主机重量 | 3300 kg | 5300 kg |
| 占地面积 长×宽×高 | 4300×2400×2100 mm | 10300×3100 mm |
| 最大液压力 / 电源 | 31.5 MPa | 380V / 50Hz | |
JHMX-40ZK-1200 开式经济款 vs 闭式伺服标准款
精度指标两档相同，差价在机身结构、宽排能力、Y 轴动力与联网软件

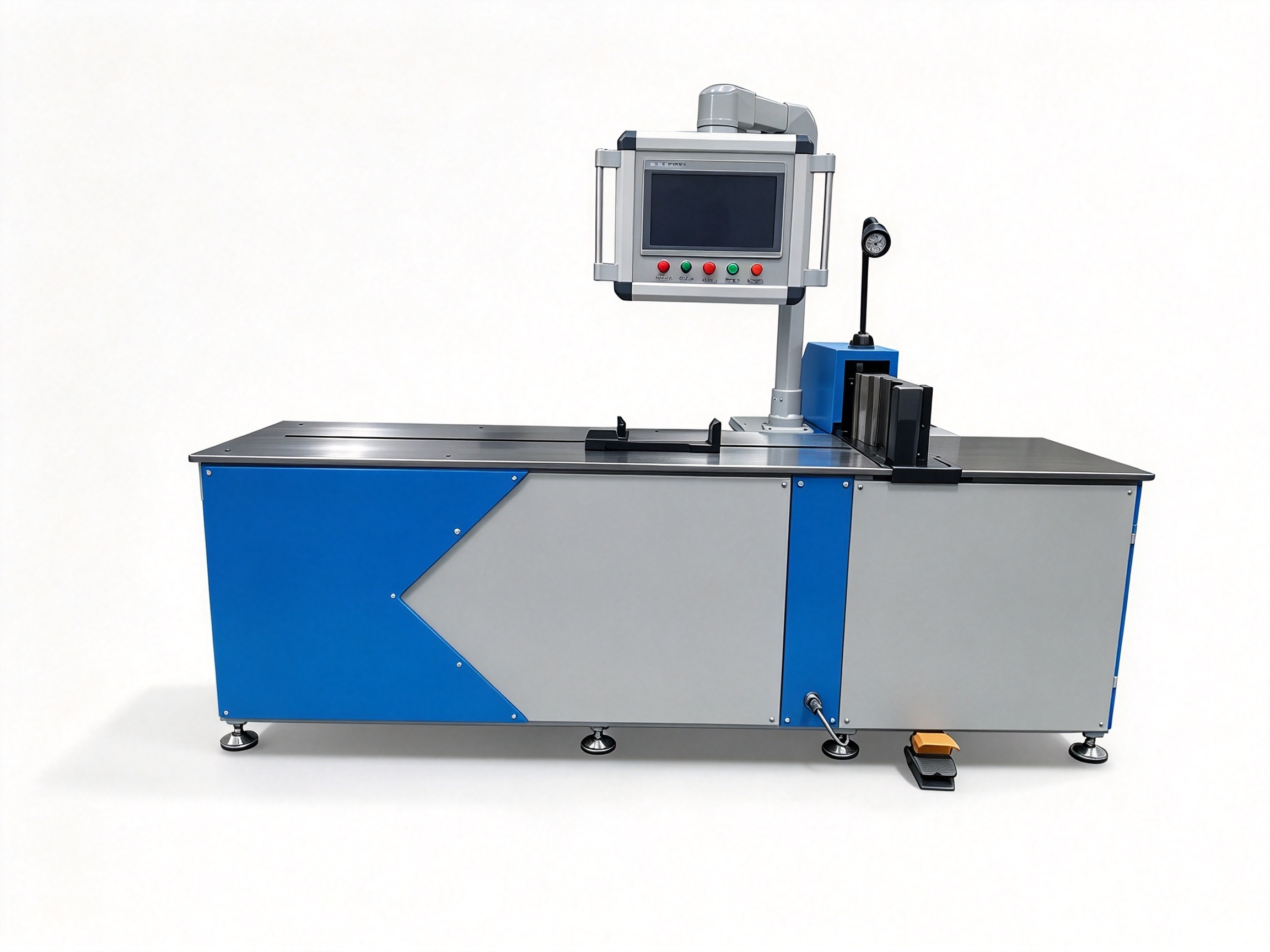

经济型 · 40ZK-1200
开式 · 整体铸造机构
高精度并不贵：油压伺服折弯，图形库填参数即用
- 折弯精度 ±0.2°，X 轴重复定位 ±0.02mm
- 平弯 160×15mm，立弯 100×10mm，U 型内宽最小 40mm
- Y 轴 4kW，设备总功率 4.75kW，更省电
- 平磨镀铬高精度台面，配图形库直观填数
- 开式结构极限宽排刚性弱于闭式，无联网排序
标准型 · 闭式伺服
闭式 · 整体工作台
宽排、复杂弯、大批量：刚性与自动化全部拉满
- 闭式框架，宽度方向角度一致性好，避免开式弊端
- 平弯 200×15mm，立弯自动夹紧释放，平面更平整
- Y 轴 7.5kW 伺服，总功率 8.75kW，动力储备充足
- 与冲剪机联网：自动寻找折弯次序、加工前模拟防错
- 设备投入更高，适合弯多、量大、宽排的工件结构
折弯机技术参数逐项对比
| 参数项 | JHMX-40ZK-1200 经济型 · 开式 |
闭式伺服折弯机 标准型 · 闭式 |
|---|---|---|
| 精度与行程（两档相同项） | ||
| 公称力 | 400 kN | |
| 折弯精度 / 重复定位精度 | ±0.2° / ±0.02mm | |
| 侧挡料行程(X轴) | 1200 mm （移动速度 60m/min） | |
| 折弯最大行程 / 最大折弯角度 | 250 mm / 90° | |
| U 型折弯内宽最小 | 40 mm | |
| 结构与能力（差价项） | ||
| 折弯机构 | 开式 · 整体铸造 | 闭式框架 · 整体工作台，刚性更强 |
| 平弯最大 宽×厚 | 160×15 mm | 200×15 mm |
| 立弯最大 宽×厚 | 100×10 mm | |
| 立弯夹紧 | 常规 | 自动夹紧与释放，减少弧形损伤 |
| 动力、软件与机身 | ||
| Y 轴 / X 轴伺服功率 | 4 kW / 0.75kW | 7.5 kW / 0.75kW |
| 电源总功率 | 4.75 kW | 8.75 kW |
| 定位伺服电机品牌 | 雷赛 | 西门子 |
| 编程方式 | 图形库填写参数 | 三维建模 + 与冲剪机联网自动排序、折弯模拟 |
| 工作台面 | 平磨镀铬 | 整体加厚平磨镀铬 |
| 外形 长×宽×高 / 总重 | 2700×1300×1500 mm / 1.2T | 2600×1500 mm / 2.3T |
多花的预算，具体买到了什么？
两档基础加工能力一致，标准型的每一分差价都对应明确的效率或成本收益
加工节拍 ×2.7
60 次/分 → 160 次/分
行走打击 40→120 次/分，同样一班产量接近翻两倍，大批量订单交货期缩短，单件电费与人工被摊薄。
6 轴伺服夹钳
4 轴气液夹钳 → 6 轴伺服
夹紧力与送进全伺服闭环，配合程序可少人值守；预留自动料库接口，可升级全自动上下料。
厚宽排能力
160×12 → 200×16
折弯平弯同步加宽到 200mm，并新增压花模（200×60mm² 一次压接），承接大电流厚排订单。
模位 4 → 7 + 压花
换模次数更少
一板活装更多孔径规格，减少停机换模时间与人为错模；压花工序不用挪到第二台设备。
西门子全套电控
雷赛+施耐德 → 西门子
伺服电机、驱动器、感应器、接触器、断路器全套西门子，多年连续生产的稳定性与备件通用更强。
三维编程 + 自动排料
二维 DXF → STEP + 排料
三维图纸自动生成代码，系统优化套裁排版直接省铜材；与折弯机联网自动排序、模拟防折弯错误。
两档综合成本对照（定性）
| 成本维度 | 经济型组合 | 标准型组合 |
|---|---|---|
| 初次设备投入 | 更低，建厂扩产资金压力小 | 较高，按产能投资 |
| 适合生产批量 | 中小批量、规格相对固定 | 大批量、多孔多弯、长排厚排 |
| 单件加工时间 | 满足常规定额 | 节拍约 2.7 倍，单件工时显著更低 |
| 材料利用率 | 人工经验排料 | 系统自动排料优化，铜排套裁省料 |
| 用人方式 | 1 人操作上下料 | 1 人可值守，可扩展料库实现少人化 |
| 回本逻辑 | 投入小、接单即回本 | 批量越大，效率与省料收益越快覆盖差价 |
为什么页面不直接标价？
冲剪机成交价随模位数量、冲孔模具规格、是否配自动料库、安装培训与运费浮动；折弯机也受结构与伺服配置影响。直接标一个数字反而不实在——告诉我们母排规格和月产量，30 分钟出两档分级报价，多少钱、差多少、多花的钱多久能赚回来，一次算清。
两套搭配，经济型配经济型
冲剪机与折弯机同档组合，软件、操作习惯与售后服务统一；铣角机可全线选配
经济型产线组合
502JK-4C ＋ 40ZK-1200
- 覆盖冲孔、剪切、平/立/U 弯全工艺
- 占地紧凑（冲剪约 4.3m + 折弯约 2.7m）
- 600kN 冲剪 + ±0.2° 折弯，日常柜厂活够用
- 适合新建车间、预算敏感型客户
标准型产线组合
902JK-7C ＋ 闭式伺服折弯机
- 两机软件联网，自动排料 + 折弯排序模拟
- 200×16mm 厚宽排、压花一次成型
- 西门子全套，可对接自动料库少人化
- 适合规模化成套厂、出口与大批量订单
数控母线铣角机
JHXJ-CNC-200×15
- 母排头/侧面圆弧、矩形截面铣削，光洁度 3.2–1.6μm
- 厚 3–12mm、宽 30–200mm，BT40 主轴 4kW
- 定位 ±0.03mm / 重复 ±0.01mm，气动自动打刀
- 图形化自动编程，无尖端放电、缩小柜体省铜
这些核心配置，经济型也不缩水
差价只在自动化档位，传动与液压元器件两档同样按品牌件配置
台湾上银导轨
45mm 精密直线导轨，送料导向稳、定位准
HIWIN / TBI 丝杠
40mm 精密滚珠丝杠，配日本 NSK 支撑轴承
丹尼逊液压泵
美国丹尼逊高低压组合泵，31.5MPa 系统压力
美国 PK 密封
PK 管接头与密封件、高压油管，长期不渗油
品牌电气
经济型施耐德、标准型西门子，工业一体机统一配置
模具配齐
φ7–φ21 及长圆孔共 8 套冲孔模 + 1 套剪切模
铜铝排通用
高低压开关柜、变压器、箱变、母线槽行业通用
售后同标准
整机保修一年、系统两年，48 小时内到现场服务
选档之前，客户最常问的 4 个问题
要经济型报价，还是标准型报价？
两档报价单一起发您对比；告诉我们母排规格与月产量，顺便帮您算多久能赚回差价
