开式 · 伺服

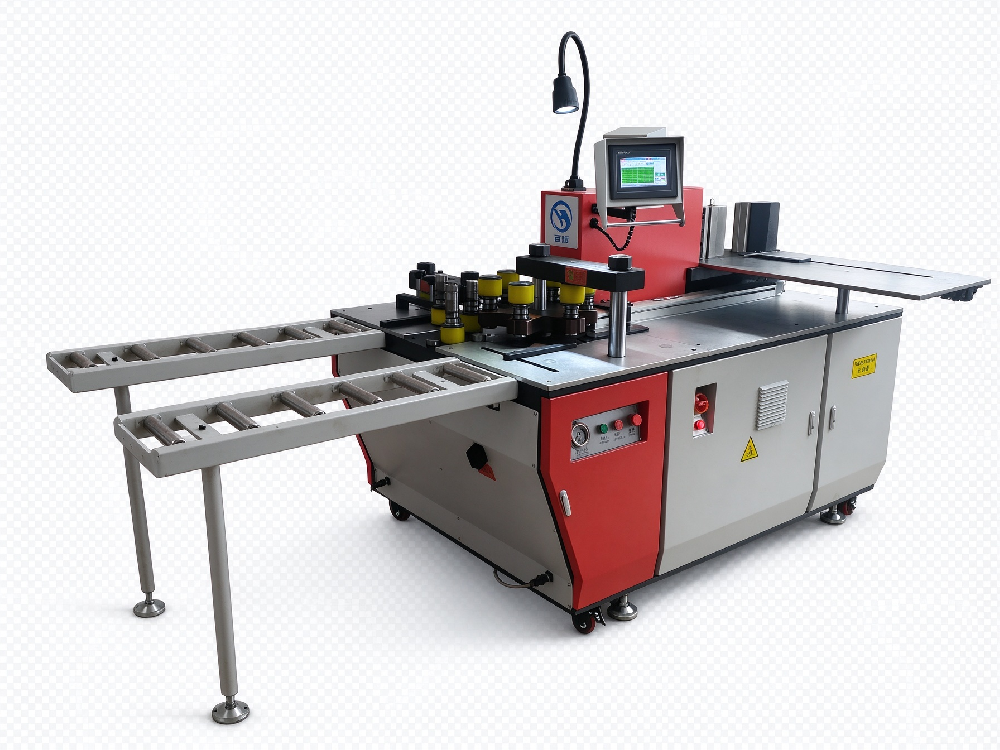

伺服定位母线加工机 JHMX-SF303-SK-03-200K
JHMX-SF303-SK-03-200K 伺服定位母线加工机：冲剪折三工位300KN，加工范围200×12mm（折弯16mm），西门子PLC+7寸触摸屏，伺服自动定位，折弯精度±0.02mm，标配8套模具，山东巨辉源头厂家。
查看详情
30 秒选型
三步选出匹配机型
按您的母排规格、上下料方式和产量需求依次选择，下方机型矩阵将实时高亮推荐结果
1最大加工母排规格（决定吨位）
2折弯单元结构
3定位方式（按产量与孔位数量）
工作原理

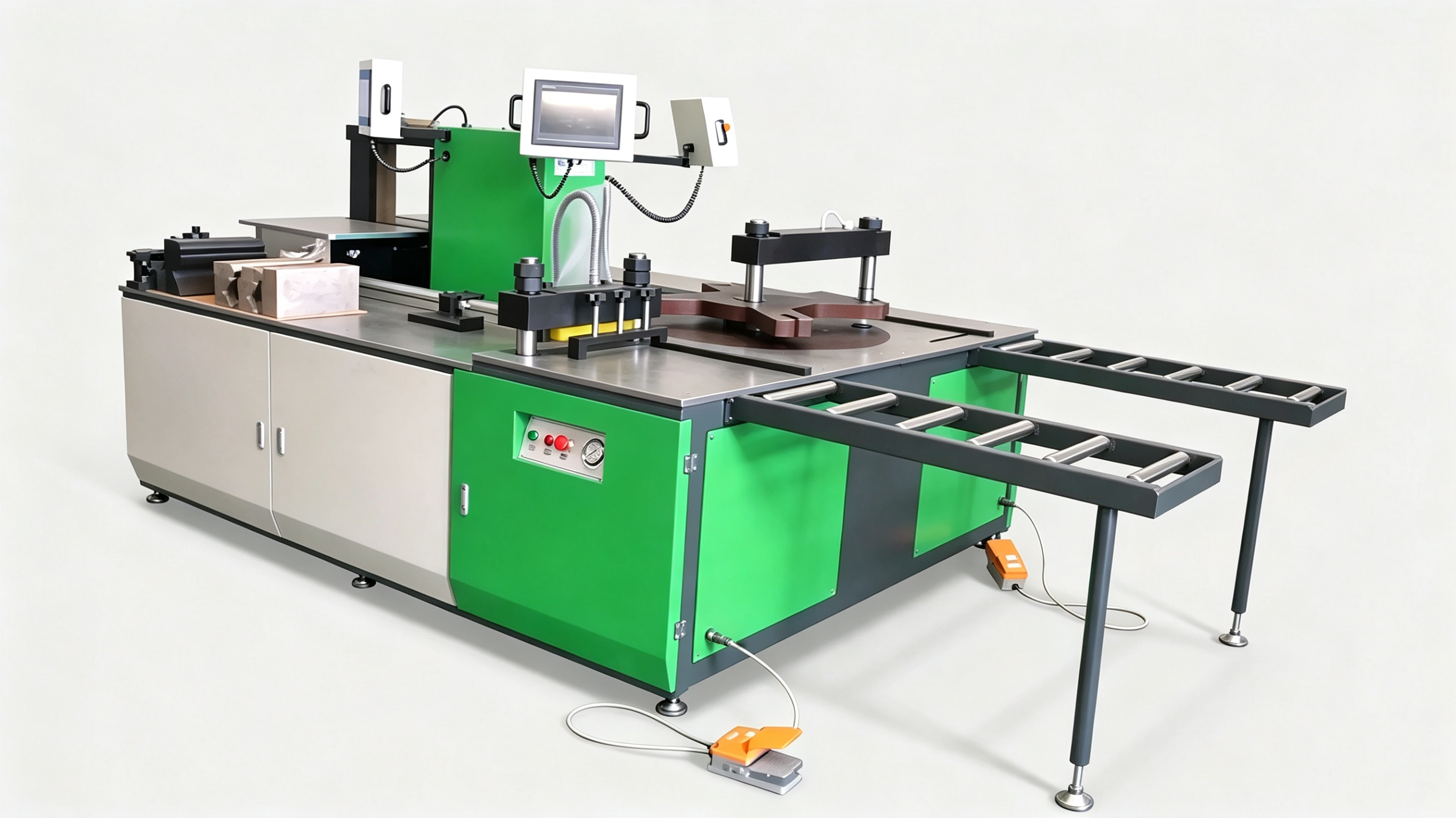

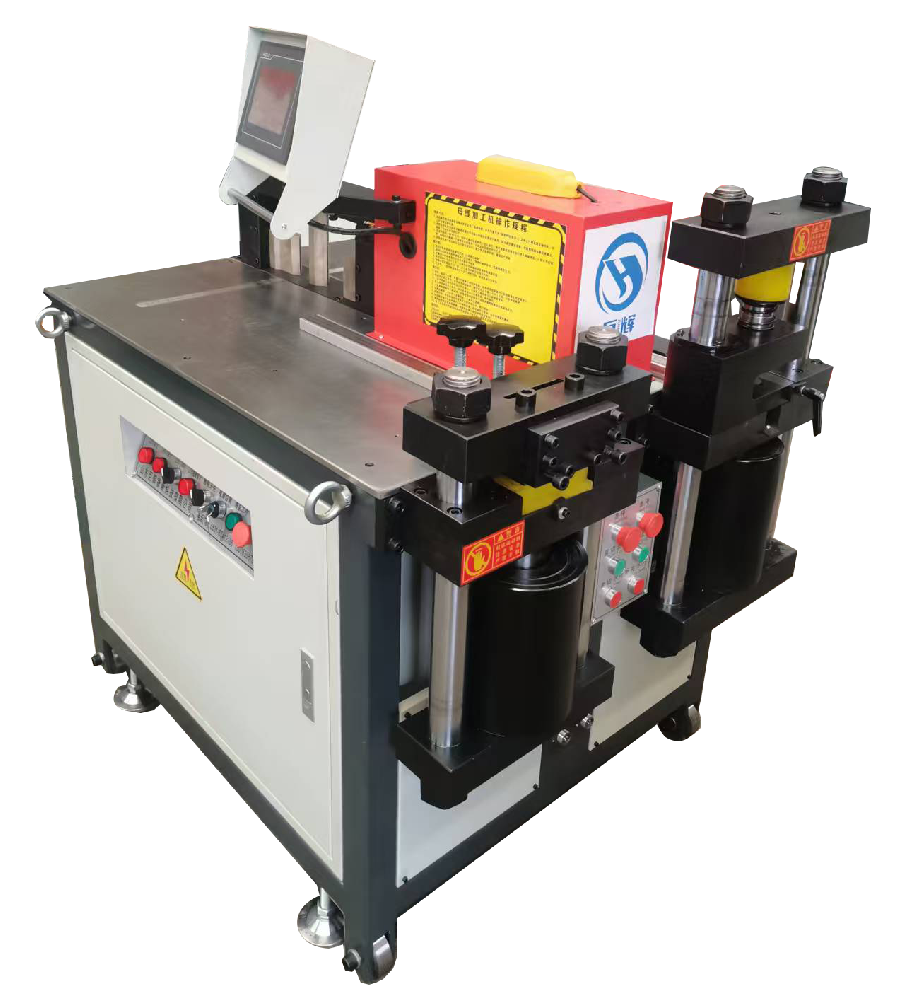

一台机器 = 冲、剪、折三个工位
工件一次装夹完成多道工序，三个独立电机驱动各工位，可同时工作互不干扰
① 冲孔单元6 工位整体式球墨铸铁转塔
② 剪切单元双立柱光轴导向
③ 折弯单元卧式数控折弯
冲孔单元
6 模位整体式转盘，球墨铸铁一次成型保证模具绝对对中；标配 8 套模具（φ7/φ9/φ11/φ13/φ17/φ21 圆孔及长圆孔），可冲圆孔、长圆孔、方孔；分离式冲头换模简单、维护成本低。
剪切单元
Φ50/Φ60 双立柱光轴导向结构，剪口平整、无废料、无毛刺、无塌角；伺服定位机型剪切力可达 1000kN（503-SK-03），厚排一刀剪断不变形。
折弯单元
卧式加工保证结构强度与重复定位精度；触摸屏输入排厚和角度，系统自动函数计算，支持角度折弯、限位折弯、列表折弯、平行弯、Z 型弯展开计算，带记忆与铜铝排切换功能。
结构怎么选
闭式 vs 开式折弯单元
两者冲剪单元完全相同，区别只在折弯工位顶部是否封闭——这决定了您的上下料方式与适用工件

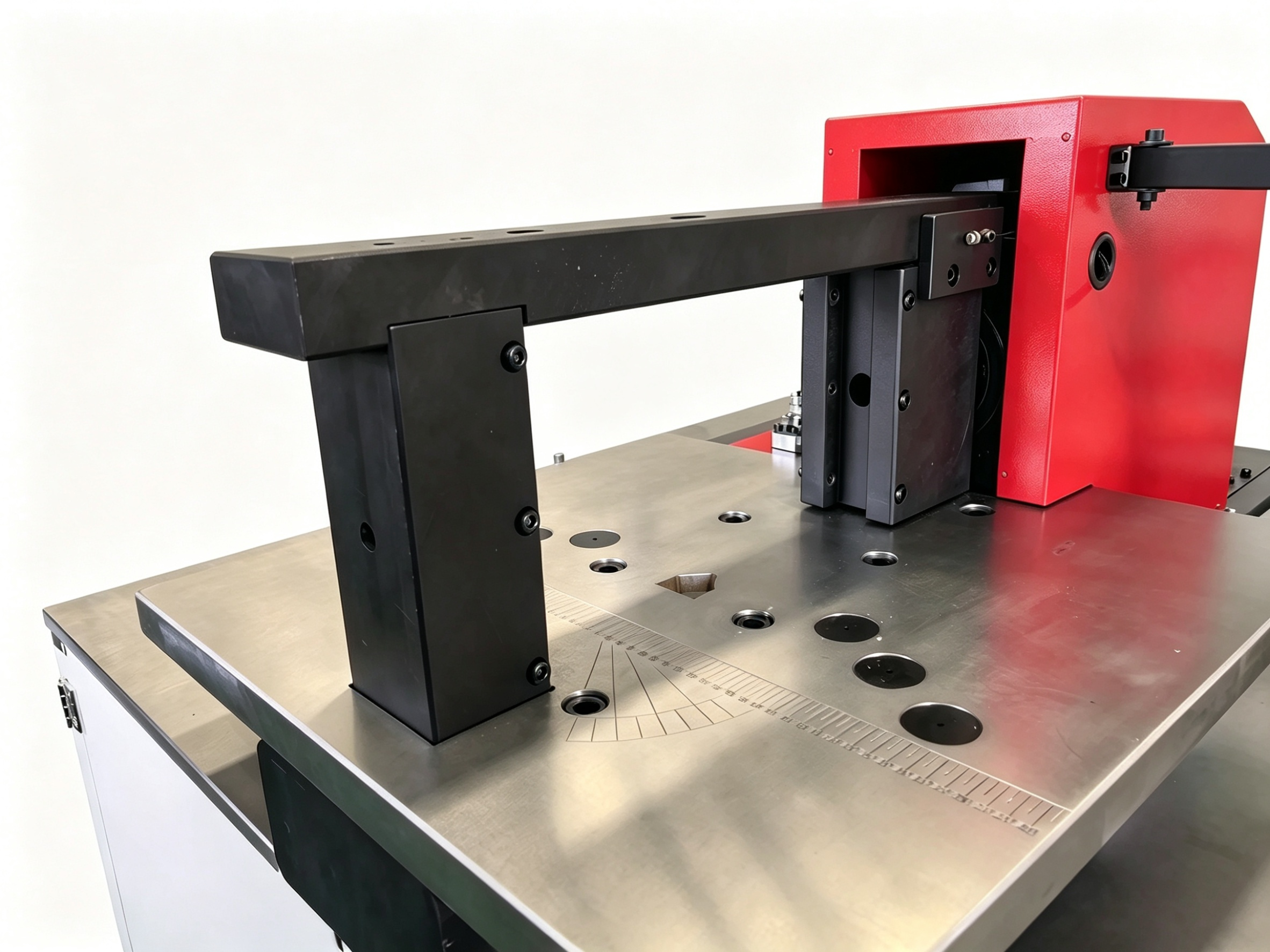

闭式结构
闭式折弯单元
折弯工位顶部带横梁，形成龙门式封闭框架
- 刚性更强：框架受力闭环，长期满载折弯精度保持性好
- 性能稳定：加工平弯、压花时受力均匀，批量一致性高
- 适合短排：常规开关柜、配电柜母排批量加工首选
- 上下料空间受横梁限制，超长排需掉头分段

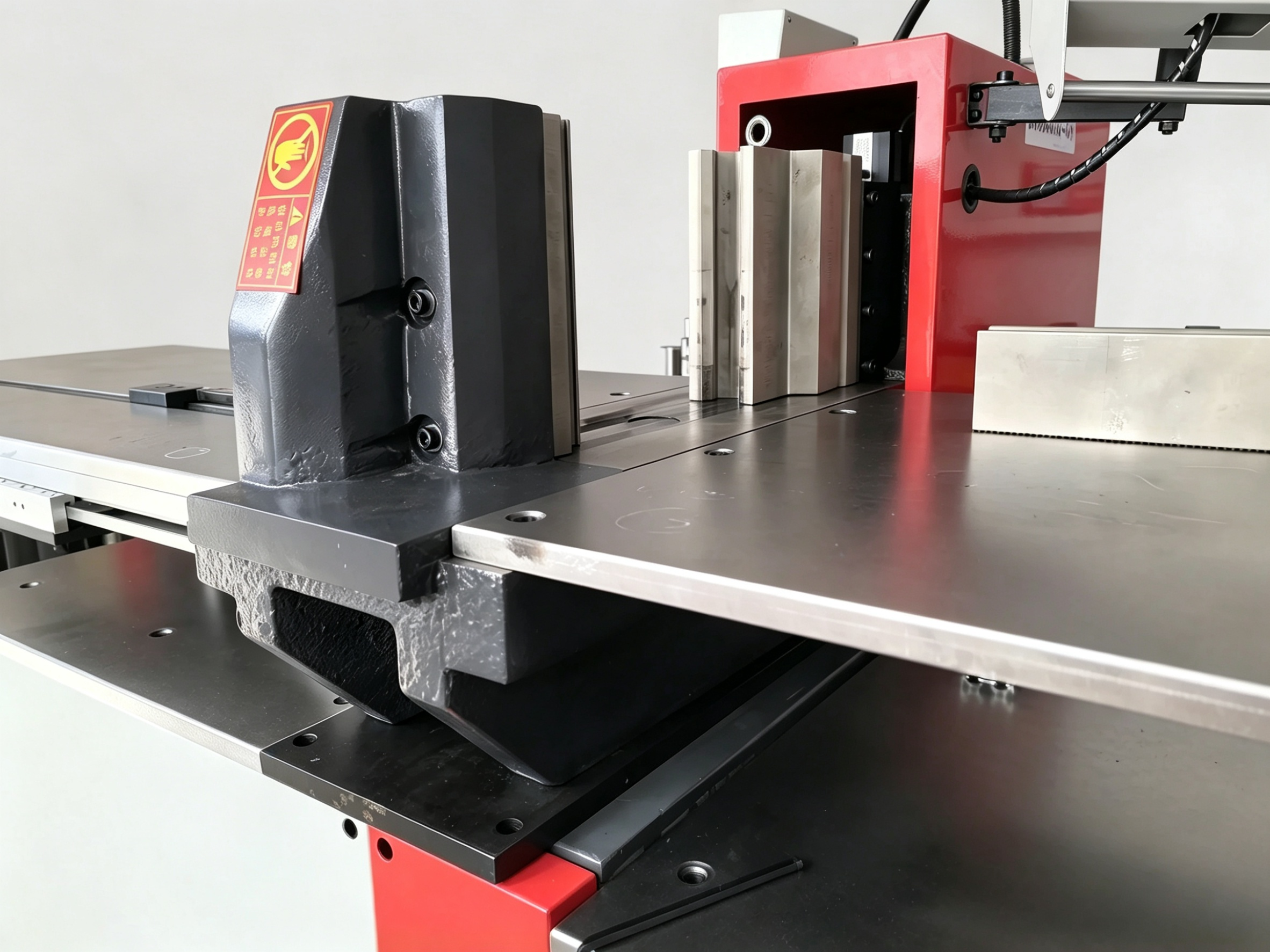

开式结构
开式折弯单元
折弯工位顶部敞开，球墨铸铁一体成型 C 型机身
- 长排自由进出：7m 以上大规格母排中间段多道折弯无干涉
- 上下料方便：三面敞开，吊装、辅助定位操作空间大
- 换模快 30 秒：维护空间充裕，模具更换便捷
- 极限厚排折弯刚性略低于同吨位闭式
一句话怎么选：
短排、高精度、大批量 → 闭式；长排多、换型频繁、现场施工灵活移动 → 开式。拿不准时，把最长工件尺寸告诉工程师 0531-87412186。
配置怎么选
标准数控款 vs 伺服定位款
型号中带 SF 即为伺服定位款，差价主要花在"自动找位"和"折弯伺服驱动"上
| 对比项 | 标准数控款 | 伺服定位款（SF） |
|---|---|---|
| 冲孔定位方式 | 挡尺手动定位，靠紧即冲 | X / Y 轴 400W 伺服电机，输入坐标自动找位，踩脚踏连续定位 |
| 定位行程 | 台面挡尺 1000mm | Y 轴 800mm + X 轴 200mm（冲孔）/ 500mm（折弯） |
| 折弯驱动 | 液压 + 拉线编码器控行程 | 独立伺服电机（303 配 3.7kW / 503 配 5.5kW） |
| 折弯精度 | ±1°，重复 ±0.5° | 折弯定位精度 ±0.02–0.04mm |
| 加工范围（303） | 宽 150–160mm × 厚 12mm | 加宽至 200mm × 厚 16mm |
| 适合场景 | 孔位少、单件小批、规格常变 | 多孔位、大批量、重复工件、要求首件即合格 |
| 典型型号 | JHMX-303-SK-02、JHMX-503-SK-01 | JHMX-SF303-SK-03、JHMX-SF503-SK-03 |
注：JHMX-503-SK-02 同一开式机型提供标准 / 伺服两种配置，可按预算与产量选择；伺服款省掉的是每件工件的人工测量与对位时间，批量越大回本越快。
参数对比
按吨位查看技术参数（303 / 503 / 803）
分三张表展示，手机端可左右滑动；全系机型均可加装伺服定位单元，503/803 伺服配置与 303 同构
303
30 吨系列 · 4 款在售机型
适合 12mm 厚、160–200mm 宽铜铝母排；开关柜、配电箱、箱变成套厂常规加工
| 型号 / 结构 / 定位 | JHMX-303-SK-01 闭式 · 伺服 |
JHMX-303-SK-02 开式 · 标准 |
JHMX-SF303-SK-02 开式 · 伺服 |
SF303-SK-03-200K 开式 · 伺服 · 宽幅 |
|---|---|---|---|---|
| 冲孔加工 | ||||
| 最大冲孔力 (kN) | 300 | 300 | 300 | 300 |
| 冲孔范围 (mm) | φ4.3–φ32 | φ4.3–φ25 | φ4.3–φ32 | φ4.3–φ32 |
| 最大冲孔宽 × 厚 (mm) | 160×12 | 160×12 | 200×12 | 200×12 |
| 冲孔 X/Y 轴定位 | 400W 伺服 · Y800/X200 | 台面挡尺定位（可选装伺服） | 400W 伺服 · Y800/X200 | 400W 伺服 · Y800/X200 |
| 剪切加工 | ||||
| 最大剪切力 (kN) | 300 | 300 | 300 | 300 |
| 最大剪切宽 × 厚 (mm) | 160×12 | 150×12 | 200×12 | 200×12 |
| 折弯加工 | ||||
| 最大折弯力 (kN) | 300 | 300 | 300 | 300 |
| 最大折弯宽 × 厚 (mm) | 160×12 | 160×12 | 200×16 | 200×16 |
| 折弯驱动方式 | 3.7kW 伺服电机 | 液压 + 拉线编码器（可选装伺服） | 3.7kW 伺服电机 | 3.7kW 伺服电机 |
| 折弯定位行程 (mm) | 伺服 500 | 台面挡尺 1000 | 伺服 500 | 伺服 500 |
| 折弯定位精度 | ±0.02–0.04mm | ±1° / 重复 ±0.5° | ±0.02–0.04mm | ±0.02–0.04mm |
| 机身与动力 | ||||
| 电机总功率 | 3×4kW | 3×4kW | 2×4kW + 3.7kW 伺服 | 2×4kW + 3.7kW 伺服 |
| 冲剪双立柱光轴 | Φ50 光轴 | |||
| 转盘直径 (mm) | 400（6 工位整体式球墨铸铁转塔） | |||
| 外形尺寸 长×宽×高 (mm) | 1688×1210×1520 | 1688×1210×1520 | 1800×1400×1620 | 1800×1400×1620 |
| 机器重量 (kg) | 1250 | |||
| 电源要求 | 380V / 50Hz | 三电机独立液压站，各工位可同时或顺序工作 | |||
503
50 吨系列 · 3 款在售机型
适合 20mm 厚、250mm 宽厚母排；变压器、大电流成套设备；伺服单元配置与 303 同构
| 型号 / 结构 / 定位 | JHMX-503-SK-01 闭式 · 标准（伺服可定制） |
(SF)503-SK-02 开式 · 标准/伺服双配置 |
JHMX-SF503-SK-03 开式 · 伺服 · 加强型 |
|---|---|---|---|
| 冲孔加工 | |||
| 最大冲孔力 (kN) | 500 | 500 | 600（加强） |
| 冲孔范围 (mm) | φ4.3–φ36 | φ4.3–φ36 | φ4.3–φ36 |
| 最大冲孔宽 × 厚 (mm) | 250×20 | 250×20 | 250×20 |
| 冲孔 X/Y 轴定位 | 台面挡尺（可选装 400W 伺服 · Y800/X200） | 标准版挡尺 / 伺服版 400W 自动找位 | 400W 伺服 · Y800/X200 |
| 剪切加工 | |||
| 最大剪切力 (kN) | 500 | 500 | 1000（加强） |
| 最大剪切宽 × 厚 (mm) | 200×20 | 200×16（伺服版 200×20） | 200×20 |
| 折弯加工 | |||
| 最大折弯力 (kN) | 500 | 500 | 500 |
| 最大折弯宽 × 厚 (mm) | 250×20 | 250×20 | 250×20 |
| 折弯驱动方式 | 液压 + 拉线编码器（可选装 5.5kW 伺服） | 标准版液压 / 伺服版 5.5kW 伺服 | 5.5kW 伺服电机 |
| 折弯定位行程 (mm) | 台面挡尺 1000（伺服版 500） | 挡尺 1000 / 伺服 500 | 伺服 500 |
| 折弯定位精度 | ±1° / 重复 ±0.5°（伺服升级 ±0.02） | ±1°（伺服版 ±0.02–0.04mm） | ±0.02–0.04mm |
| 机身与动力 | |||
| 电机总功率 | 2×5.5kW（伺服版 + 5.5kW 伺服） | 3×5.5kW（伺服版 2×5.5 + 5.5kW 伺服） | 2×5.5 + 5.5kW 伺服 |
| 冲剪双立柱光轴 | Φ50 光轴 | Φ60 光轴 | |
| 转盘直径 (mm) | 600（6 工位整体式球墨铸铁转塔） | ||
| 外形尺寸 长×宽×高 (mm) | 2000×1520×1250 | ||
| 机器重量 (kg) | 1750 | ||
| 电源要求 | 380V / 50Hz | 三电机独立液压站，各工位可同时或顺序工作 | ||
803
80 吨系列 · 大规格母排定制机型
适合 20mm 厚、300mm 宽大规格母排；闭式/开式结构、标准/伺服配置均可按需定制

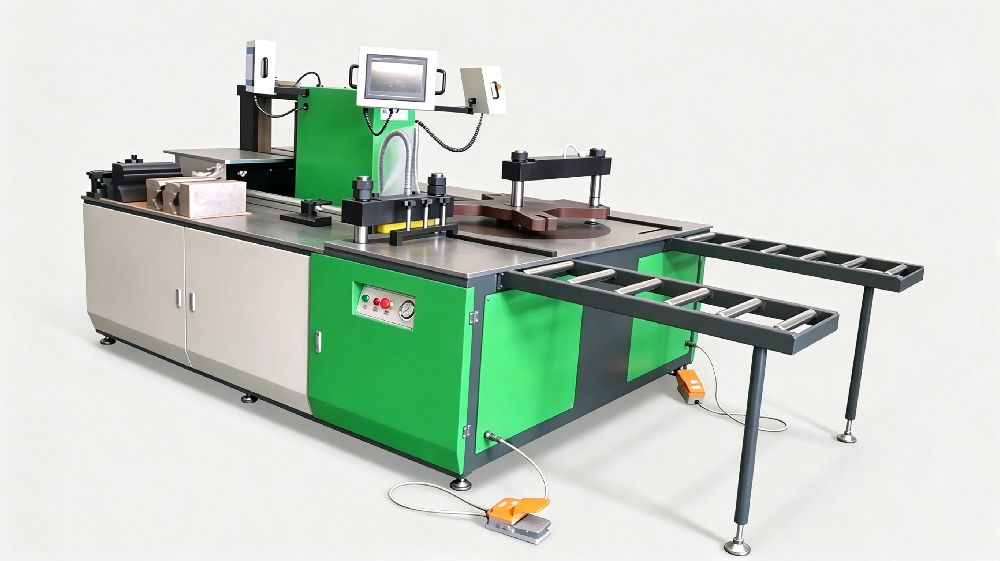

| 配置 / 参数 | 803 标准数控款① 按需定制 | JHMX-803-SFSK-03② 伺服定位款 |
|---|---|---|
| 冲孔加工 | ||
| 最大冲孔力 (kN) | 800* | 800* |
| 冲孔范围 (mm) | φ4.3–φ36* | φ4.3–φ36* |
| 最大冲孔宽 × 厚 (mm) | 300×20* | 300×20* |
| 冲孔 X/Y 轴定位 | 台面挡尺定位 | 400W 伺服 · Y800/X200（参考 503） |
| 剪切加工 | ||
| 最大剪切力 (kN) | 800* | 800* |
| 最大剪切宽 × 厚 (mm) | 300×20* | 300×20* |
| 折弯加工 | ||
| 最大折弯力 (kN) | 800* | 800* |
| 最大折弯宽 × 厚 (mm) | 300×20* | 300×20* |
| 折弯驱动方式 | 液压 + 拉线编码器 | 5.5kW 伺服电机（参考 503） |
| 折弯定位行程 / 精度 | 挡尺 1000mm / ±1°、重复 ±0.5° | 伺服 500mm / ±0.02–0.04mm |
| 机身与动力 | ||
| 电机总功率 | 3×5.5kW* | 2×5.5 + 5.5kW 伺服* |
| 冲剪双立柱光轴 | Φ60 光轴 | |
| 转盘直径 (mm) | 600（6 工位整体式球墨铸铁转塔） | |
| 外形尺寸 长×宽×高 (mm) | 2400×1520×1500* | |
| 机器重量 (kg) | 1750* | |
| 折弯结构 / 电源 | 闭式、开式均可定制 | 380V / 50Hz | 三电机独立液压站 | |
* 803 标注参数为同规格机型公开参考值；标准款"可选装伺服"及 503/803 伺服单元参数以 303 伺服款（X/Y 轴 400W、Y 行程 800mm/X 行程 200mm、折弯伺服 ±0.02–0.04mm）为同构基准填充，实际配置以技术方案与合同为准。全系标配：西门子 PLC、昆仑通态 7 寸触摸屏、施耐德/正泰电气、台湾新鸿油泵、球墨铸铁一体转塔。
全系标配
不分吨位，这些配置全系都有
核心元器件品牌与工艺一致，区别只在加工能力与定位方式
西门子 PLC
7 寸昆仑通态彩色触摸屏，图形库折弯、Z 型弯展开计算、参数记忆补偿
6 工位转塔
球墨铸铁一次成型，6 模位整体转盘保证绝对对中，标配 8 套冲孔模具
双立柱导向
Φ50/Φ60 光轴双立柱，冲剪垂直度高，剪口平整无毛刺、无塌角
施耐德电气
接触器、按钮、继电器采用施耐德/正泰，电磁阀溢流阀榆次太重液压
三独立液压站
3 台电机分别驱动冲、剪、折，动力稳定互不干扰，可同时或顺序工作
台湾新鸿油泵
液压油泵台湾新鸿配套，24° 锥密封油管不渗油，80L 磷化油箱喷塑处理
模具一套配齐
φ7–φ21 冲孔模 8 套、平弯模 R3/R5/R10、压花模、U 型弯模、剪刀及脚踏开关
铜铝排通用
系统支持铜排/铝排参数一键切换，压花、压平、扭麻花、压接线端子换模即可
应用与答疑
用在哪些行业？常见选型问题
典型应用行业
开关柜厂、变压器厂及现场施工单位均可使用；开式机型底部可选万向轮，车间与工地间灵活移动。
30 吨、50 吨、80 吨三工位母线机怎么选？
按母排最大厚度和宽度选：303 适合 12mm 厚、160–200mm 宽铜排；503 适合 20mm 厚、250mm 宽铜排；803 适合 300mm 宽大规格母排。若常年加工极限规格，建议选大一号吨位保护液压系统、延长模具寿命。
闭式和开式折弯单元有什么区别？
闭式顶部有横梁形成龙门框架，刚性强、折弯精度保持性好，适合短排高精度批量；开式顶部敞开，工件可横向自由进出，上下料方便、换模快，特别适合 7m 以上长排中间段折弯。
标准数控款和伺服定位款差在哪里？
标准款折弯角度数控、冲孔剪切靠挡尺手动定位，折弯精度 ±1°、重复 ±0.5°；伺服定位款增加冲孔 X/Y 轴伺服电机自动找位与折弯伺服电机，输入坐标后踩脚踏即可连续自动定位，折弯定位精度 ±0.02–0.04mm，适合多孔位、大批量生产。
伺服款多花的钱值不值？
伺服款省去每件工件的人工测量、拉线对位时间，孔位越多、批量越大，效率与首件合格率优势越明显；单件小批、规格常变的场景，标准数控款性价比更高。月产百件以上多孔排建议直接上伺服。
支持非标定制吗？交期多久？
支持。加工范围、模位数量、冲孔孔径、工位布局、控制系统与机身颜色均可定制；803 也可定制闭式结构。欢迎来厂带料试机，整机保修一年、数控系统质保两年、7×24 小时售后响应。
不确定选哪款？
把母排规格、最长工件尺寸和月产量告诉我们，工程师 30 分钟出选型方案；支持来厂带料试机、非标定制
