伺服定位母线加工机 JHMX-SF303-SK-03-200K
JHMX-SF303-SK-03-200K 伺服定位母线加工机：冲剪折三工位300KN，加工范围200×12mm（折弯16mm），西门子PLC+7寸触摸屏，伺服自动定位，折弯精度±0.02mm，标配8套模具，山东巨辉源头厂家。
- 产品型号JHMX-SF303-SK-03-200K
- 所属分类数控母线加工机
- 发布时间2026-10-19
- 产品类型 开式·伺服
- 定制支持规格 / 模位 / 工位可定制
厂家直供 · 报价需结合母排规格与配置
0531-87412186
整机保修一年 · “三保”政策 · 终身服务 · 支持到厂带料试机
产品介绍
JHMX-SF303-SK-03-200K 伺服定位母线加工机是山东巨辉智能科技有限公司自主设计制造的三工位数控母排加工设备，机器由冲孔、剪切、折弯三个工位组成，可完成母排冲孔、剪切、折弯工艺的全自动定位加工；通过更换模具，可实现冲圆孔、长圆孔、方孔、折平弯、立弯、压花、压平、扭麻花、压接线端子等多种加工，有效提高工作效率、降低劳动强度。
折弯单元采用卧式加工方式，保证结构强度，加工平弯及压花时受力更均匀，批量生产重复定位精度更高，使用寿命更长。用户只需将排厚及折弯角度输入系统，系统内置函数自动计算生成加工数据，通过拉线编码器精确控制行程；操作者可随时将现场数据补充存入系统，具有参数调整补偿功能。操作屏采用 7 英寸彩色触摸屏，数据可随时修改；非标工件也可自行设定数据加工，是母线加工的理想设备。

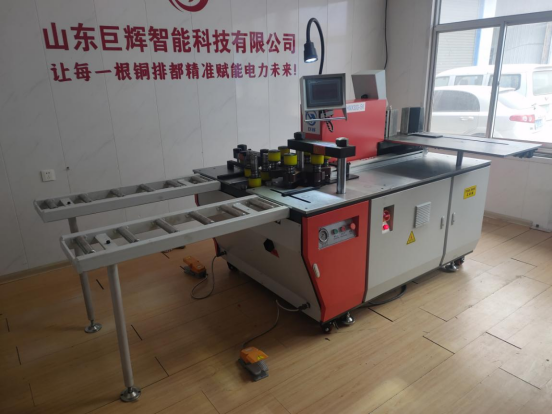

JHMX-SF303-SK-03-200K 伺服定位母线加工机整机实拍

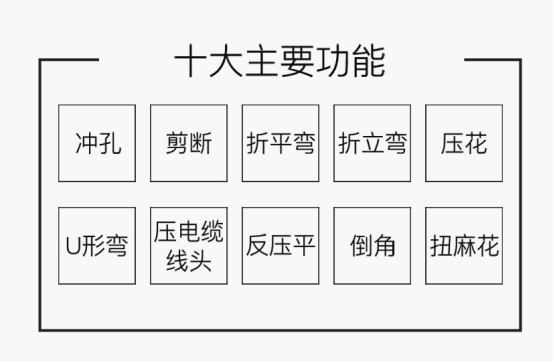

十大加工功能
冲孔、剪断、折平弯、折立弯、压花、U 形弯、压电缆线头、反压平、倒角、扭麻花，一机覆盖母排加工常见工艺。
十大主要加工功能
三工位结构特点

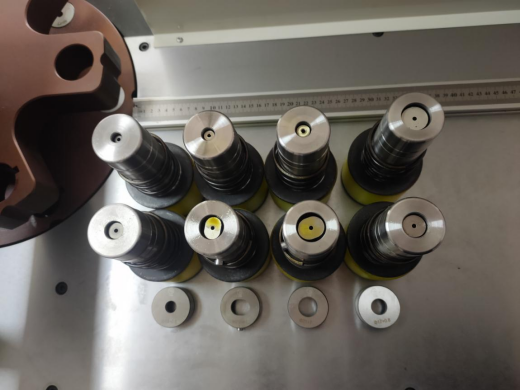

冲孔单元
转塔 6 工位球墨铸铁一次成型保证绝对对中，标配 8 套模具芯，分离式冲头更换简单、维护成本低；支持画图与坐标输入，排列孔、标准孔、中心孔、自定义孔一键生成，靠尺自动定位，铜排靠紧即可加工。

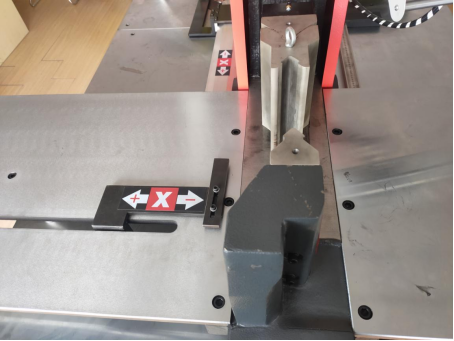

折弯单元
开式整体工作台面，挡料折弯、角度折弯、限位折弯、列表折弯多种模式；丰富图形库直接输入铜排长度自动计算角度，多组模具组合适配不同厚度、材质、角度，具备记忆功能可随时调出历史工件数据。

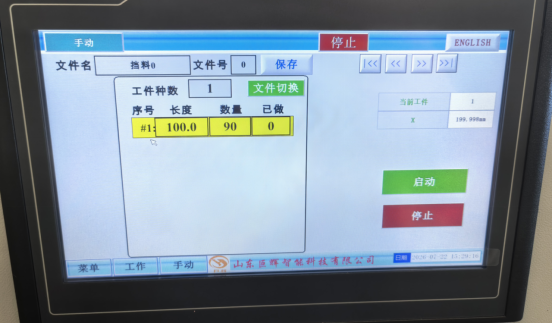

剪切单元
支持手动和自动两种定位方式，自动定位只需在触摸屏输入长度和数量即可连续剪切，无需尺子测量，切口平整无毛刺，批量下料高效精准。
数控与动力配置

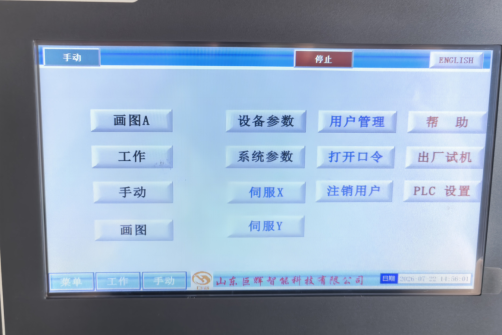

数控系统
西门子 PLC 控制 + 昆仑通态 7 英寸彩色触摸屏，直接输入角度即可加工，冲、剪、折三个工位可同时工作；支持输入高度与边长直接成型（Z 型弯带展开计算）。

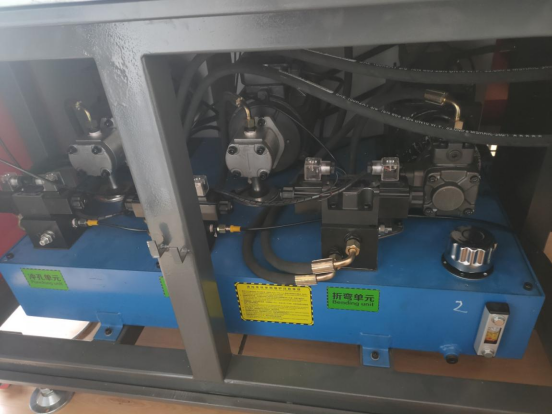

液压系统
3 台电动机分别为三个工位提供动力，稳定互不干扰；折弯电机伺服控制，液压油箱采用 4MM 厚钢板焊接并做磷化处理，24 度锥密封油管不渗油。

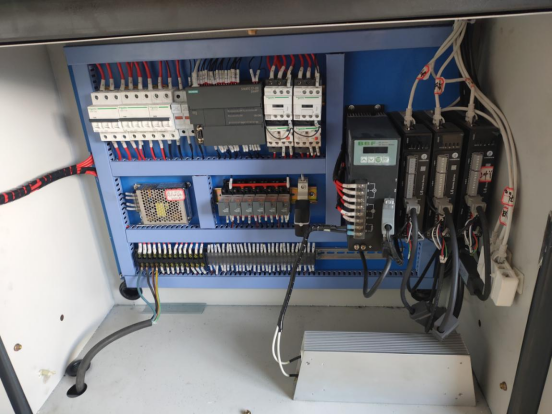

电气元件
电器元件选用施耐德 PLC、西门子编程器及施耐德/正泰接触器、按钮、继电器，伺服定位模组自主配套，整机布线规范，运行稳定可靠。
技术参数
冲孔加工
| 最大冲孔力 | 300 KN |
|---|---|
| 冲孔范围 | ф4.3～ф32 ㎜ |
| 最大厚度 | 12 ㎜ |
| 最大宽度 | 200 ㎜ |
| 冲孔 X/Y 定位电机 | 400 W / 400 W |
| 定位行程 | X 轴 200 ㎜，Y 轴 800 ㎜ |
剪切加工
| 最大剪切力 | 300 KN |
|---|---|
| 最大厚度 | 12 ㎜ |
| 最大宽度 | 200 ㎜ |
折弯加工
| 最大折弯力 | 300 KN |
|---|---|
| 最大宽度 | 200 ㎜ |
| 最大厚度 | 16 ㎜ |
| 折弯定位电机 | 400 W（伺服） |
| 定位行程 | 500 ㎜ |
| 折弯定位精度 | ±0.02～0.04 ㎜ |
整机参数
| 外形尺寸 | 1800 × 1400 × 1620 ㎜ |
|---|---|
| 工作台尺寸 | 1800 × 1300 × 16 ㎜（二层工作台 600 × 660 × 35 ㎜） |
| 冲孔转塔 | 6 工位任选，转盘直径 400 ㎜、厚度 47 ㎜ |
| 台面档尺长度 | 1000 ㎜ |
| 电机功率 | 2 × 4KW（油压电机）+ 1 × 3.7KW（折弯伺服电机） |
| 机器重量 | 1250 kg |
| 电源要求 | 380V / 50Hz |
| 油箱容积 | 80 L（内部磷化处理，外观喷塑） |
主要部件配置
| 油泵 | 台湾新鸿 × 2，仙居宇磊折弯伺服泵 × 1 |
|---|---|
| 电机 | 山东机电油压专用电机 × 2，台州台川折弯伺服电机 × 1 |
| 伺服定位模组 | 山东巨辉 × 3 套 |
| PLC 编程器 | 西门子 |
| 触摸屏 | 昆仑通态 |
| 电磁阀 / 溢流阀 | 榆次太重液压 × 6 |
| 接触器 / 按钮 / 继电器 | 施耐德 / 正泰 |
| 液压油管 | 沈阳橡四，24 度锥密封不渗油 |
| 横梁用料 | 锻打 45 号钢，调质 HB220-250 |
标准模具与随机附件
| 冲孔模具 | φ7、φ9、φ11、φ13、φ17、Φ21、φ13×18、φ17×21（模具芯 8 套） |
|---|---|
| 剪刀 | 1 套（已装于设备） |
| 平弯模具 | R3、R5、R10 共 3 套 |
| 压花模具 | 160 × 40，1 套 |
| U 型弯模具 | R3，1 套 |
| 随机附件 | 脚踏开关 × 3、液压密封件、加油装置、内六角扳手、冲孔定位针 |
注：扭麻花模具为选配，特殊孔型模具可按需定制。
应用行业
高低压成套开关柜、配电柜、箱式变电站、母线槽、变压器、光伏汇流与储能设备等需要铜铝母排冲孔、剪断与折弯加工的领域。相关行业整机配置方案见行业解决方案。
服务与保障
山东巨辉为数控母排加工设备源头厂家，支持按母排规格、工序组合与场地布局非标定制；常规机型有现货，定制机型按技术协议约定交期交付。整机保修一年、“三保”政策、终身服务，售后团队 7×24 小时响应，全国上门安装调试与操作培训。
详细参数表与分级报价请致电 0531-87412186（微信同号 15562687701），或在线提交母排规格与需求，工程师当天出选型方案。
