产品介绍

高精度自动折弯，角度可编程，回弹补偿，立弯平弯一体，适配复杂母排成型。

数控母线折弯机由山东巨辉智能科技有限公司自主设计制造，关键加工件由自有工厂龙门铣、加工中心生产，液压与电气元件选用成熟可靠品牌；可按客户常用母排规格、孔型与车间布局进行非标定制。

2）采用闭式折弯机构， X、Y两轴使用精密直线导轨，保证加工精度，避免开式折弯的弊端，保证加工角度在宽度方向的一致。

3）折弯轴采用伺服控制，折弯精度高，稳定性高。

4）X轴行程1200mm，工作台整体结构,可满足生产需求提高设备刚性与整体性能。

5）折立弯时，有自动夹紧和释放功能，保证加工平面的平整度，减少弯曲弧形的损伤。

6）使用的软件可与冲剪机联网使用，对于弯曲次数较多的工件，能自动寻找折弯次序，实现编程自动化，提前一步模拟折弯过程，根据模拟的折弯次序放置母排，避免折弯弯曲位置错误。

7）设备台面采用整体加厚平磨镀铬高精度台面，有效减少铜母线与设备台面的摩擦，更好的保护铜母线的表面，且不会生锈。

1）冲剪线和折弯机控制软件可导入二维dxf、三维stp或step格式的图纸文件。兼容CAXA/CAD/solidworks等画图软件。可以保存加工图纸，下次加工直接从软件中打开。也可以直接导入需要加工的图纸（二维文件类型DXF文件，三维文件类型STP或STEP文件）。

2）在软件中需要创建新图纸时，点击文件“新建”，根据“工程参数”设置排宽和排厚，然后 “延伸”自己需要的长度。此时得到一个三维实体铜排。操作简单，提高工人工作的效率。

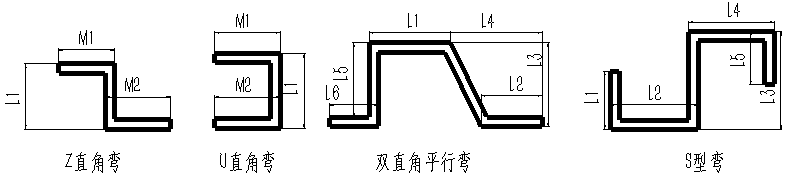

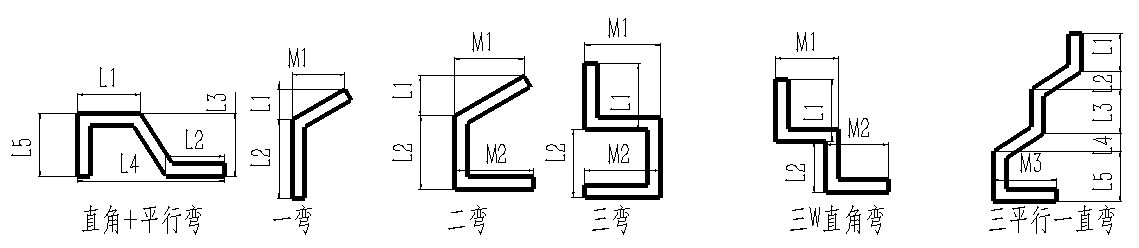

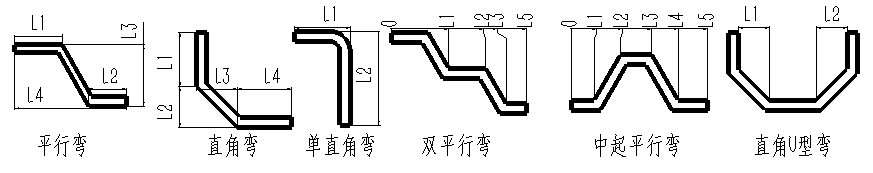

3）调入母排：软件中自有折弯模型，直接调入模型文件，后期可以根据使用需求增加模型库。基本折弯模型库

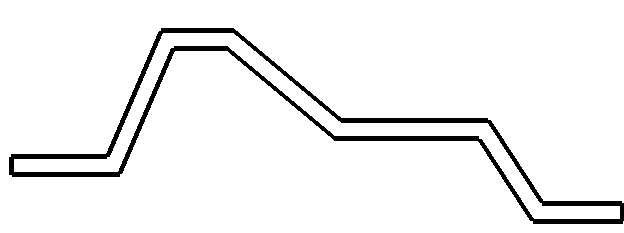

4）拼接母排：有五种弯可以选择，在一件母排中最多任意选择12个弯。

5）加工在线模拟：需要加工的图纸完成后，点击工作栏上方的折弯代码可生成新代码“模拟”按钮点开可单离线模拟。“加工”按钮点开可模拟一个弯后折一个弯。

平弯模具： 2付自动立弯模具： 1付 U型弯模具 1付
