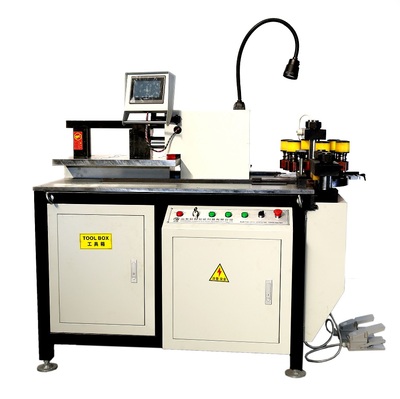

30吨闭式母线加工机

　　一、概 述

　　数控母线加工机是折弯单元采用数控方式，机器上有冲、剪、折三个工位组成，可以完成母排的冲孔、剪切、折弯工艺的自动定位加工，通过更换模具，可以完成工件的冲圆孔、长圆孔、方孔、折平弯、立弯、压花、压平、扭麻花、压接线端子的多种加工。有效提高了工作效率，改善了使用的方便性，减小劳动强度。

　　三工位数控母线加工机的折弯单元采用卧式加工方式，保证折弯单元结构强度，使其在加工平弯及压花时更均匀，大大提高了批量生产时的重复定位精度，并延长了使用寿命。数控母线加工机具备普通机型的所有特点外，同时具备以下功能：折弯单元采用数控方式，用户将排厚及折弯角度输入系统，自动内部涵数计算，系统自动生成数据进行折弯加工，通过拉线编码器精确控制行程；并可以控制冲孔、剪切单元的运行。操作者可随时将加工工件的现场数据补充存入系统，具有参数调整补偿功能。操作显示屏采用7英寸触摸屏，彩色画面显示摸式，可以对不合适的数据进行修改，若客户采用的不是标准工件，也可以根据非标准工件的要求自行设定数据进行加工，操作非常方便，是母线加工的理想设备。

　　二、机器用途和特点

　　本机主要加工各种规格的铜、铝母线，用户只要在相应的加工单元上，即可进行母线的冲、剪、折加工。生产效率较高，是高低压电器制造业的理想设备。折弯工位由球墨铸铁整体铸造而成,折弯立柱强度增加，压花均匀、整体工作台面、更换模具简单快捷、带挡料尺。折弯单元采用双工作台，使三个单元同时工作时互不影响。提高了加工效率。

　　本机具有如下主要特点:

　　1.机器上装有冲、剪、折三个加工单元，可分别进行母线的冲、剪、折加工。使用本机比使用传统的母线加工设备可明显地提高生产效率，同时也明显地改善了使用的方便性。

　　2、每个加工单元的工作行程均可方便地调节(在行程限定范围内)，因此可减少加工时间，提高生产效率。

　　3.通过更换模具还可实现多种用途的加工功能，如竖面折查、压花和反压平等。

　　4、机器配有手动按钮和脚踏开关两种操作方式，操作简单，使用方便灵活，一般熟练工人可以很容易地使用操作。

　　三、技术参数

　　四. 机器的结构和工作原理

　　  该机由机架、冲孔单元、剪切单元、折弯单元、液压站、电气系统和模具等组成。

　　机架由方钢管焊接而成，有足够的强度和钢性。冲、剪、折和电器装于机架上，液压站置于机架内部。该机的工作原理如下：

　　电机(给泵提供动力)→泵(产生高压液动力)→溢流阀(控制压力)→ 电磁换 向阀(将压力油传递到每个油缸)→油缸(油缸的动作，实现冲、剪、折加工)。

　　电动机转动传递动力给油泵，油泵产生高压油。电磁换向阀不工作时高压液 压油直接被送回油箱。电磁换向阀工作时，油泵提供的压力油通过换向阀输入到 油缸的不同的工作腔，从而使油缸实现往复运动。
